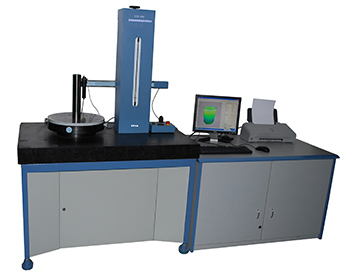

En diciembre de 2011, ZYS recibió el segundo premio de ciencia y tecnología de ingeniería y ganó cuatro patentes nacionales de invención y patentes de modelos de utilidad. Aplicación: se puede utilizar en la sala de medición y control para la industria de la ingeniería mecánica, como automóviles, máquinas herramienta, rodamientos, y también para detectar y determinar
varios parámetros de piezas mecánicas.
Un tipo | YZD200 | YZD300 | YZD400 |
Diámetro efectivo del plato giratorio | 200 mm (se puede aumentar hasta 260 mm) | 300 mm (se puede aumentar hasta 350 mm) | 400 mm (se puede aumentar hasta 450 mm) |
Carga máxima en el plato giratorio | 60 kilogramos | 80 KILOGRAMOS | 120 kilogramos |
Altura de medida | 300 mm (se puede aumentar hasta 400 mm) | 300 mm (se puede aumentar hasta 400 mm) | 400 mm |
Precisión del sistema | 0.050.05 μm | 0.060.06 μm | ≤0.08 μm |
Precisión del husillo | ± 0,025 μm | ± 0,025 μm | 0,025 + 0,0003 μm |
Rectitud de la columna guía | 0,5 μm / 100 mm | 0,5 μm / 100 mm | 0,5 μm / 100 mm |
Paralelismo de la columna guía al husillo | 1,5 μm / 100 mm | 1,5 μm / 100 mm | 1,5 μm / 100 mm |
Eje de velocidad | 5r / min | 5r / min | 1-10r / min |
Velocidad de desplazamiento de la columna de guía | 0,3-5 mm / s | 0,3-5 mm / s | 0,3-5 mm / s |
Lapso | ± 50 μm, ± 100 μm, ± 400 μm | ± 50 μm, ± 100 μm, ± 400 μm, | ± 40 μm, ± 200 μm, ± 1000 μm |
resolución | 0,01 μm | 0,01 μm | 3 * 10 FS |
Precisión de movimiento horizontal |
| 230 mm / 1 μm | |
Elementos de medida | Redondez, cilindricidad, ondulación, coaxialidad, paralelismo, planitud, perpendicularidad, excentricidad, excentricidad, diámetro interior y exterior | ||
Otras funciones | Análisis de armónicos, análisis de pendientes, almacenamiento de datos | ||
Función ampliada | Evaluación de la redondez del arco, redondez del conmutador del motor, medición de la diferencia entre piezas. | ||
Componentes adicionales | Mandril de precisión, software de evaluación de arco, software de medición de conmutador de motor | ||
Presión operacional | 0,40-0,43 MPa (presión de suministro de aire 0,45-0,80 MPa) | ||
Dimensión exterior | 800 * 500 * 1450 mm | 800 * 500 * 1450 mm | 1200 * 750 * 1750 mm |
Peso | 220 kilogramos | 220 kilogramos | 520 kilogramos |
