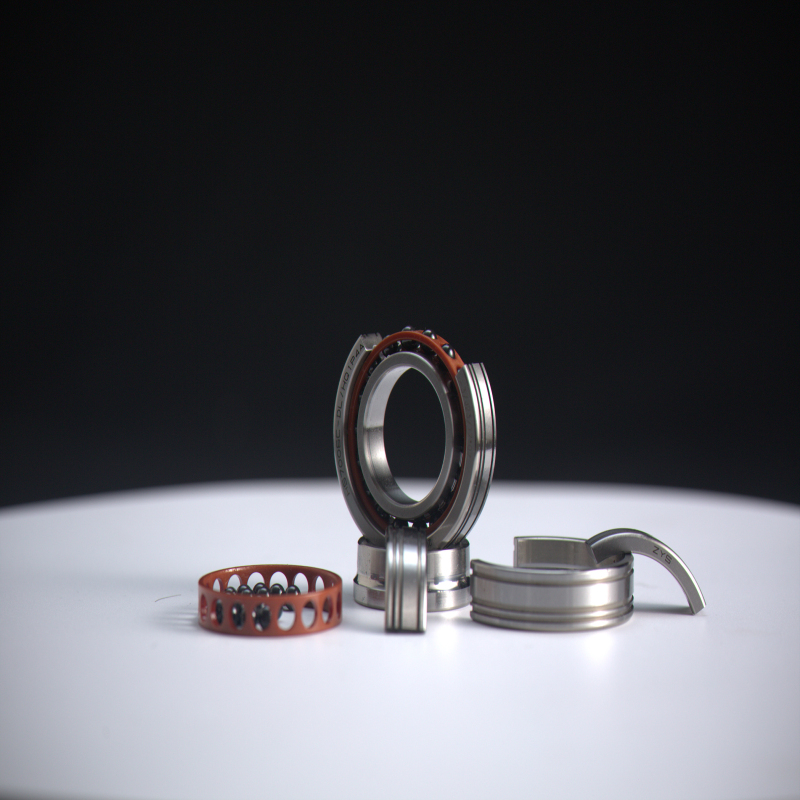

Cojinete de bolas de contacto angular

Las pistas de rodadura de los anillos interior y exterior de los rodamientos de bolas de contacto angular tienen un desplazamiento relativo en la dirección del eje del rodamiento. En consecuencia, los rodamientos de bolas de contacto angular pueden soportar cargas combinadas, a saber, cargas radiales y cargas axiales. La carga axial admisible de los rodamientos de bolas de contacto angular aumenta al aumentar el ángulo de contacto. El rodamiento de bolas de contacto angular es un tipo de rodamiento de precisión que funciona bien en aplicaciones de alta velocidad y alta precisión.

Ventajas de los rodamientos de contacto angular ZYS:

1. Rendimiento de velocidad excepcional.

2. Las especificaciones de tamaño del producto están aumentando.

3. Los procesos de tratamiento térmico adicionales maximizan la estabilidad dimensional y la rigidez del rodamiento y luego reducen el desgaste.

4. Diseñado con múltiples niveles de precarga para cumplir con los requisitos de velocidad y rigidez para diversas aplicaciones.

5. Capacidad para desarrollar nuevos productos para condiciones especiales de uso según las necesidades de los clientes.

Los diseños más comunes de los rodamientos de bolas de contacto angular ZYS son:

1. Rodamiento de bolas de contacto angular de una hilera.

2. Rodamiento de bolas de contacto angular de doble hilera.

3. Rodamiento de bolas de contacto de cuatro puntos.

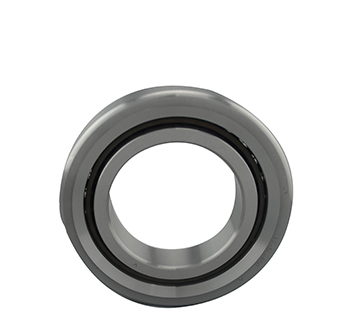

Rodamiento de husillo de bolas

• Ruedas delanteras pequeñas Los rodamientos de husillo de bolas pueden soportar grandes cargas axiales en una dirección y también pueden soportar una cierta carga radial al mismo tiempo. Los cojinetes de muñón de husillo de bolas generalmente deben usarse en combinaciones dobles o múltiples, y el método de emparejamiento es el mismo que para los cojinetes de bolas de contacto angular. ZYS puede ofrecer rodamientos de husillos de bolas métricos ISO y rodamientos de husillos de bolas métricos no ISO, que se utilizan ampliamente para herramientas de precisión y tornillos de avance de rodamientos de bolas. carro

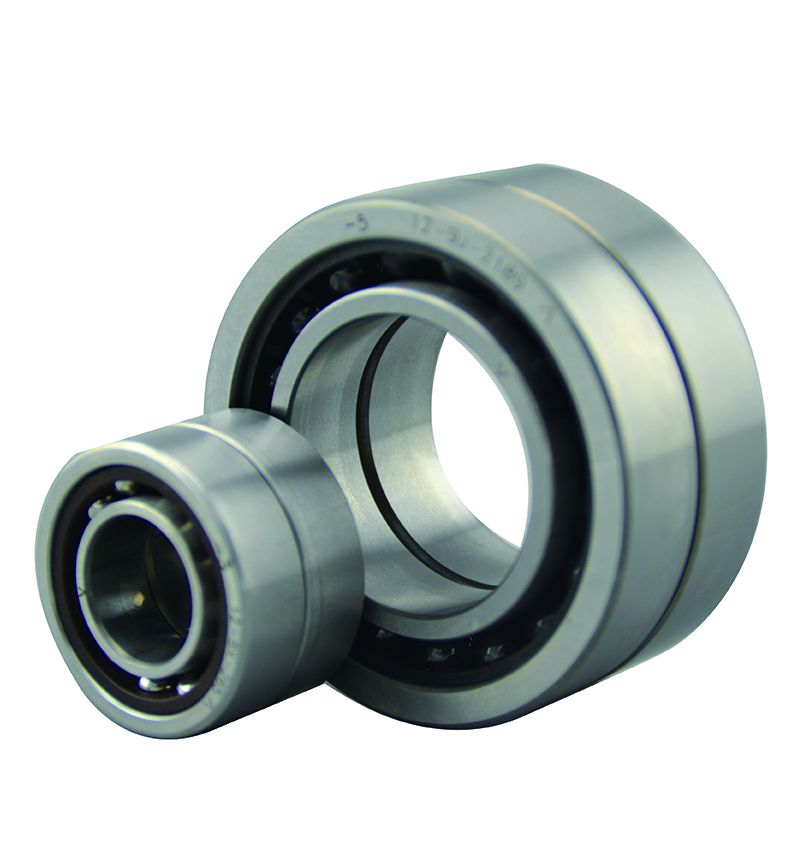

Cojinete de bolas de contacto angular

Los rodamientos axiales de bolas de contacto angular de las series ZYSN y ZYSF son rodamientos de precisión que se utilizan principalmente para accionamientos de tornillo. Un rodamiento de bolas de empuje de contacto angular es un conjunto de rodamiento completo que consta de un anillo exterior, dos anillos interiores, bolas de acero, jaulas y juntas tóricas.

Una vez ensamblado, el rodamiento tiene forma de O (DB) con un ángulo de contacto de 60. Puede manejar cargas axiales y radiales aplicando una precarga a través de una contratuerca de precisión.

Los rodamientos de bolas de contacto angular están sellados en ambos lados, lubricados con grasa y tienen una estructura de relubricación. La jaula está hecha de poliamida PA66-GF25 y puede funcionar de forma continua durante mucho tiempo a una temperatura de funcionamiento inferior a 120 ° C.

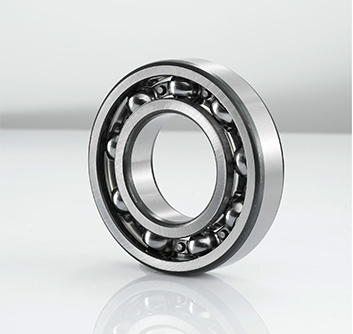

Rodamiento rígido de bolas

Los rodamientos rígidos de bolas son el tipo más común y se utilizan en una amplia variedad de aplicaciones, como cajas de cambios, herramientas, motores, electrodomésticos, motores de combustión, vehículos, maquinaria agrícola, maquinaria de construcción, patines de ruedas, etc. Las tres principales ventas de ZYS incluyen cojinetes de motocicleta, cojinetes de motor y cojinetes agrícolas. Los rodamientos rígidos de bolas son de diseño simple, no se pueden separar y requieren un fácil mantenimiento.

La estructura de bola de ranura profunda también se divide en sello y estructura abierta. Tiene una velocidad de trabajo más alta y puede proporcionar menos ruido. Transporta principalmente cargas radiales y también puede soportar cargas axiales y radiales al mismo tiempo.

ZYS puede fabricar una gama completa de cojinetes radiales en una variedad de diseños, opciones y tamaños.

(1) rodamientos rígidos de bolas de una hilera

El tipo más común.

(2) rodamiento rígido de bolas de acero inoxidable

Resistente a la corrosión causada por la humedad y otros medios.

(3) Rodamientos rígidos de bolas de una hilera con ranura rellena

Mayor capacidad de carga radial.

(4) Rodamientos rígidos de bolas de dos hileras.

La capacidad de carga se ha mejorado significativamente.

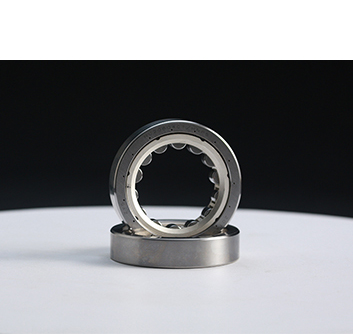

rodamiento de rodillos cilíndricos

El tipo de contacto entre el rodillo de un rodamiento de rodillos cilíndricos y la pista de rodadura es lineal. La capacidad de carga y la rigidez de un rodamiento axial de rodillos cilíndricos es mayor que la de un rodamiento de bolas de contacto angular (incluidos los rodamientos de embrague múltiple), que se refiere al punto de contacto, pero la velocidad de rotación permitida de un rodamiento de rodillos cilíndricos es menor. La mayoría de los diseños son plegables, fáciles de montar y desmontar. Por lo tanto, los rodamientos de rodillos cilíndricos se utilizan a menudo en máquinas herramienta y centros de mecanizado medianos a grandes donde la carga es alta y la rigidez es alta y la velocidad de rotación es relativamente baja.

ZYS puede diseñar y ofrecer una gama completa de rodamientos de rodillos cilíndricos de una hilera y rodamientos de rodillos cilíndricos de dos hileras. Para cumplir con los requisitos de alta velocidad, alta rigidez y larga vida útil, ZYS ha desarrollado un rodamiento de rodillos cilíndricos cerámicos híbridos de alta velocidad, es decir, el anillo interior y exterior del rodamiento están hechos de acero para rodamientos de alta calidad, y el rodillo cilíndrico está hecho de cerámica de nitruro de silicio. En comparación con los rodamientos de rodillos cilíndricos de acero estándar del mismo diseño y tamaño, tiene las ventajas de alta velocidad, alta rigidez, baja fricción, larga vida útil y alta confiabilidad, lo que puede mejorar en gran medida la eficiencia de producción y extender la vida útil de la máquina.

Rodamientos de rodillos transversales cilíndricos

Los rodamientos de rodillos cilíndricos transversales de precisión ZYS pueden soportar simultáneamente cargas radiales, cargas axiales bidireccionales y momentos de vuelco, y también son muy rígidos.

Este tipo de rodamiento es adecuado para mesas giratorias en centros de mecanizado, bisagras o piezas giratorias de robots industriales, piezas giratorias de manipuladores, equipos médicos, mesas giratorias de precisión, dispositivos de fabricación de circuitos integrados, instrumentos de medición, etc.

Dentro del rodamiento de rodillos cilíndricos cruzados, los rodillos tienen un ángulo de 90 ° para cruzarse verticalmente, y el diseño es compacto. Los rodamientos de rodillos cilíndricos transversales de precisión ZYS están disponibles en tres configuraciones: rodillos de juego completo, jaulas y localizadores intermedios. Entre ellos, los rodamientos de rodillos completos son adecuados para aplicaciones de baja velocidad y alta carga; Los rodamientos con jaula y un retenedor intermedio son adecuados para aplicaciones de par de fricción bajo y alta velocidad.

Los rodamientos de rodillos cilíndricos transversales de precisión ZYS se dividen en siete series de diseño: serie RB, serie RE, serie RU, serie RA, serie RA-C, serie CRB y serie CRBH-A.

Características de los rodamientos de rodillos cilíndricos transversales

Alta precisión: el aro interior o exterior de un rodamiento de rodillos cilíndricos transversal se puede desmontar y la holgura del rodamiento se puede ajustar para proporcionar una mayor precisión de rotación bajo carga.

Alta capacidad de elevación: en comparación con la jaula tradicional, el espaciador del rodamiento de rodillos cilíndricos cruzados puede aumentar la longitud de contacto efectiva del rodillo, mejorando así en gran medida la capacidad de elevación; Al mismo tiempo, el bloqueo del espaciador guía cada rodillo a lo largo de toda su longitud, evitando eficazmente que se incline. Además, el espaciador retiene una distribución simétrica de la zona de carga, evitando el contacto con la cara del extremo causado por la asimetría de la zona de carga, reduciendo la fricción y el desgaste y aumentando la vida útil del rodamiento.

Alta rigidez: en comparación con los rodamientos de bolas de contacto angular de doble hilera, los rodamientos de rodillos cilíndricos transversales pueden soportar la carga en todas las direcciones con solo una hilera de rodillos cilíndricos cruzados, lo que reduce en gran medida el ancho del rodamiento y cumple los requisitos de un diseño compacto. Dado que el rodillo está bajo carga, la rigidez de los rodamientos de rodillos cilíndricos transversales también se puede aumentar 3-4 veces si la rigidez de los componentes instalados permanece sin cambios.

Controles simples: Un rodamiento de rodillos cilíndricos transversal tiene un anillo interior o exterior partido. Después de instalar el rodillo y el espaciador en el rodamiento, el anillo interior / exterior se fija con otra pieza que no se puede separar entre sí para evitar la separación entre sí, por lo que la operación de instalación es muy sencilla.

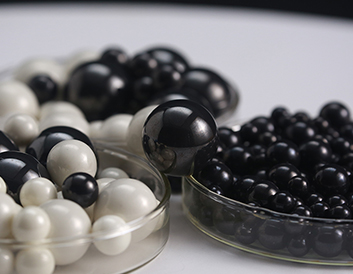

Rodamiento de bolas

La bola de un rodamiento actúa como un elemento rodante en un rodamiento de bolas, absorbiendo y transmitiendo cargas, y su calidad afecta directamente el rendimiento dinámico y la vida útil del rodamiento. ZYS puede ofrecer varios tipos de rodamientos de bolas, que incluyen bolas de cerámica, bolas de acero y bolas de carburo.

Para garantizar la calidad de las bolas de los rodamientos, se deben considerar los siguientes aspectos:

1) Rigurosa selección de materiales de calidad.

2) Optimización de la tecnología de procesamiento para mejorar la precisión de las bolas del rodamiento.

3) Estricto control de calidad y control de procesos.

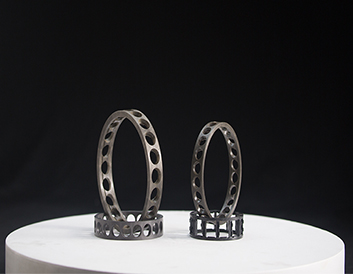

Pista de rodamiento

Una pista de rodamiento, también llamada soporte de rodamiento, se refiere a la parte de un rodamiento que encierra total o parcialmente los elementos rodantes y se mueve con ellos para aislar los elementos rodantes y generalmente guía y retiene el elemento rodante en el rodamiento. Las jaulas de cojinetes se clasifican en jaulas metálicas y no metálicas (nylon, PTFE, jaula de plástico) por tipo de material. También hay jaulas compuestas.

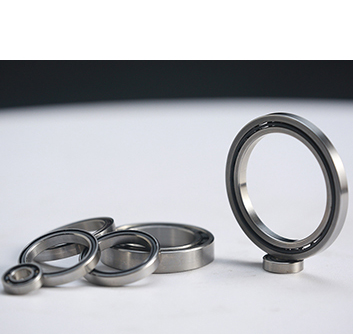

Rodamientos de precisión para robots

Los rodamientos robóticos de precisión ZYS se utilizan principalmente en cajas de engranajes RV de robots industriales, cajas de engranajes armónicos y juntas robóticas. Los rodamientos robóticos industriales están diseñados para entornos de trabajo donde los rodamientos robóticos son pequeños, livianos y de alta velocidad. ZYS produce principalmente rodamientos de paredes delgadas para cajas de cambios RV, rodamientos flexibles para cajas de cambios armónicos, rodamientos de sección igual de paredes delgadas y rodamientos de rodillos cilíndricos cruzados.

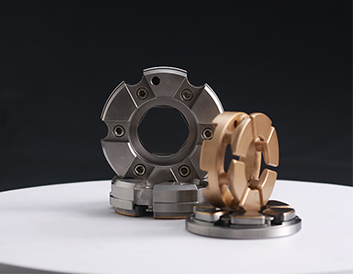

cojinete hidrodinámico

Formas principales y áreas de aplicación recomendadas de los cojinetes dinámicos de fluidos:

Dependiendo de la carga, el cojinete hidrodinámico puede ser un cojinete liso hidrodinámico o un cojinete de empuje hidrodinámico.

El cojinete de empuje hidrodinámico puede tener varios diseños, incluidos cojinetes de cuña de tres aceites, cojinetes escalonados, cojinetes rodantes, etc.

Los cojinetes de cuña con tres aceites y los cojinetes escalonados son cojinetes de múltiples cuñas con cojinetes fijos. Durante el funcionamiento, se forman muchas películas de aceite hidrodinámico con buena precisión de rotación, autoalineación, alta rigidez y amortiguación, mejor estabilidad a altas velocidades. Se utilizan comúnmente para cojinetes de carga ligera de alta velocidad.

Los cojinetes de las pastillas giratorias son cojinetes de cuña inclinables con aceite múltiple, de los cuales las pastillas se pueden inclinar automáticamente con diferentes cargas y velocidades. Estos son algunos de los rodamientos más estables y se utilizan principalmente para rodamientos livianos de alta velocidad.

El cojinete de empuje hidrodinámico se puede diseñar con una variedad de diseños, incluyendo cojinete de empuje angular de plato fijo, cojinete de empuje plano angular de plato fijo, cojinete de empuje de plato fijo escalonado, cojinete de empuje de plato basculante, etc. calzos, cojinetes de empuje escalonados con calzos fijos son un cojinete de empuje con calzos fijos y el tipo principal de cojinetes de deslizamiento de empuje. Son aplicables a rodamientos axiales de carga media a ligera.

Los cojinetes de empuje de la almohadilla giratoria se utilizan en importantes cojinetes de empuje lisos de tamaño grande y mediano.

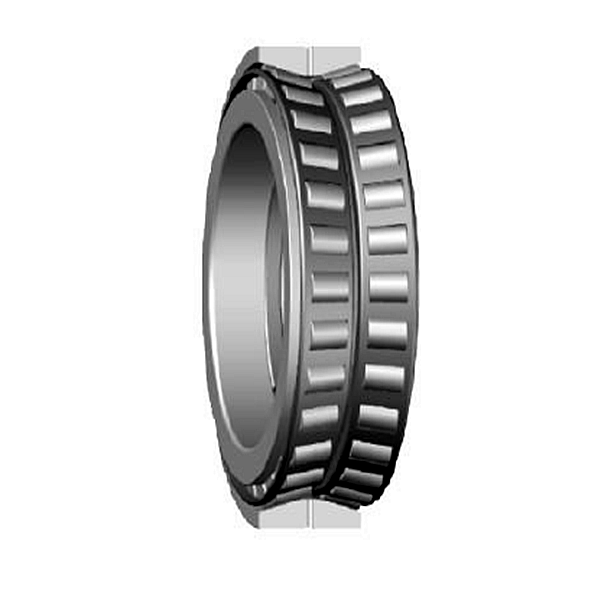

Rodamiento de laminación

ZYS puede ofrecer una amplia gama de productos de rodamientos y soluciones de rodamientos para la industria del acero. Los rodamientos ZYS para trenes de laminación incluyen principalmente rodamientos de rodillos cilíndricos de cuatro hileras, rodamientos de rodillos de rotor hueco, rodamientos de rodillos cónicos de dos hileras y rodamientos atornillados.

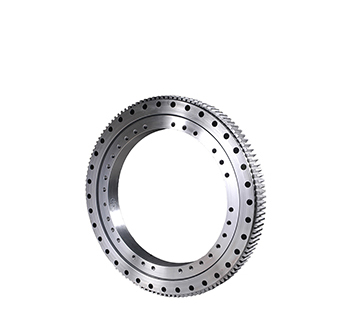

cojinete de giro

ZYS puede ofrecer cinco tipos de rodamientos de anillo giratorio, que incluyen rodamientos giratorios de una hilera de bolas de cuatro puntos, rodamientos giratorios de dos hileras con diferentes diámetros de bolas, rodamientos giratorios de rodillos cruzados de una hilera, rodamientos giratorios de rodillos y bolas combinados y rodamientos giratorios de rodillos cilíndricos de tres hileras.

Rodamiento de mesa giratoria de precisión

ZYS puede ofrecer la serie YRT, la serie YRTS, la serie ZKLDF, la serie YRTM y los cojinetes de mesa giratoria de la serie YRTSM. Con respecto a la comparación de las características de los rodamientos de las series YRT, YRTS y ZKLDF con el mismo tamaño, la velocidad límite de los rodamientos de las series ZKLDF, YRTS, YRT disminuye alternativamente y la rigidez de vuelco de las series YRTS, YRT y ZKLDF rodamientos disminuye secuencialmente. Los cojinetes de mesa giratoria YRTM o YRTSM agregan un conjunto de sistema de control de desalineación angular basado en cojinetes de la serie YRT o YRTS para superar el defecto del control abierto del control de desplazamiento diagonal y realizar un control cerrado de la mesa giratoria o placa de indexación, lo que mejora en gran medida la precisión de posicionamiento de movimiento angular.

Cojinetes de turbina eólica

Las turbinas eólicas se dividen generalmente en tipos de propulsión doble, de propulsión directa y semidirecta. Varios rodamientos se utilizan ampliamente en turbinas eólicas. La mayor cantidad de rodamientos y los tipos más completos son los ventiladores tradicionales de doble flujo. Para las turbinas eólicas, se pueden utilizar hasta 32 juegos de cojinetes. Por lo tanto, la elección de los cojinetes es muy importante para garantizar el funcionamiento seguro y estable de las turbinas eólicas.

Las turbinas eólicas se instalan en un campo con arena ventosa o humedad relativamente alta. Las condiciones de funcionamiento de los cojinetes de las turbinas eólicas son muy duras y la temperatura, la humedad y la capacidad de carga varían enormemente. En particular, los rodamientos de guiñada y cabeceo deben poder soportar cargas axiales elevadas y momentos de vuelco; mientras que los cojinetes de la caja de cambios deben soportar enormes cargas de impacto durante el arranque y el frenado, además de tener un par de fricción bajo y una alta maniobrabilidad al arrancar a baja velocidad.

Los cojinetes de turbinas eólicas se clasifican generalmente en los siguientes tipos: cojinetes de guiñada, cojinetes de paso, cojinetes del eje principal, cojinetes de la caja de engranajes y cojinetes del generador. Los requisitos técnicos difieren según el tipo de rodamiento. En 2001, ZYS se convirtió en la primera empresa en implementar el proyecto del Ministerio de Ciencia y Tecnología de la Nación “Desarrollo de rodamientos clave para aerogeneradores grandes y medianos”. ZYS ha adquirido la tecnología central de diseño, producción y prueba de rodamientos de guiñada y cabeceo. , cojinete principal, caja de cambios y cojinete del motor del generador en el sistema de turbina eólica.También hemos capacitado a un número de personal profesional en diseño de cojinetes eólicos, análisis de propiedades, producción y pruebas. Establecimos el primer puesto de médico de energía eólica en China y desarrollamos un software de análisis y diseño integrado especializado que puede analizar el espectro de carga de los cojinetes de las turbinas eólicas, analizar el estrés, diseñar y verificar los parámetros estructurales básicos y calcular el endurecimiento efectivo. comprobando la profundidad de la capa, la resistencia de los engranajes y tornillos, etc. El rendimiento de nuestros aerogeneradores ha alcanzado un nivel avanzado internacional. Hasta la fecha, hemos aplicado muchas patentes nacionales para cojinetes de turbinas eólicas, como cojinetes giratorios para turbinas eólicas de 1.0MW, cojinetes giratorios para turbinas eólicas de 15MW, jaula autolubricante para cojinetes giratorios, rodillo de tres hileras de larga duración y alta carga ... cojinete giratorio combinado y cojinete de turbina eólica inteligente basado en IoT, etc.
