Rodamientos de rodillos transversales cilíndricos

Los rodamientos de rodillos cilíndricos transversales de precisión ZYS pueden soportar simultáneamente cargas radiales, cargas axiales bidireccionales y momentos de vuelco, y también son muy rígidos.

Este tipo de rodamiento es adecuado para mesas giratorias en centros de mecanizado, bisagras o piezas giratorias de robots industriales, piezas giratorias de manipuladores, equipos médicos, mesas giratorias de precisión, dispositivos de fabricación de circuitos integrados, instrumentos de medición, etc.

Dentro del rodamiento de rodillos cilíndricos cruzados, los rodillos tienen un ángulo de 90 ° para cruzarse verticalmente, y el diseño es compacto. Los rodamientos de rodillos cilíndricos transversales de precisión ZYS están disponibles en tres configuraciones: rodillos de juego completo, jaulas y localizadores intermedios. Entre ellos, los rodamientos de rodillos completos son adecuados para aplicaciones de baja velocidad y alta carga; Los rodamientos con jaula y un retenedor intermedio son adecuados para aplicaciones de par de fricción bajo y alta velocidad.

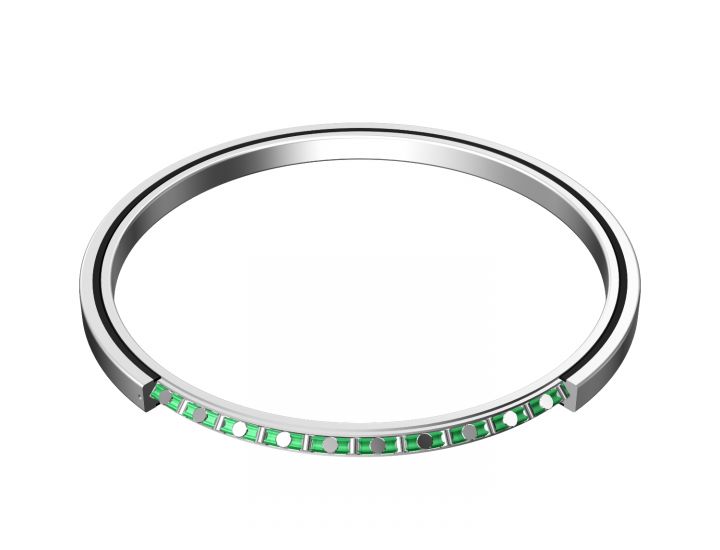

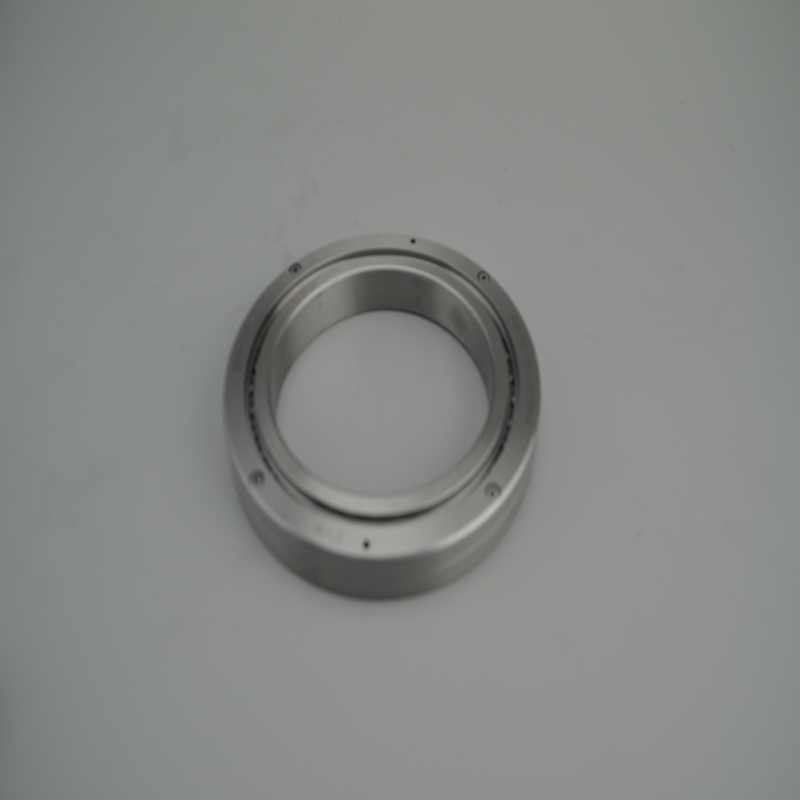

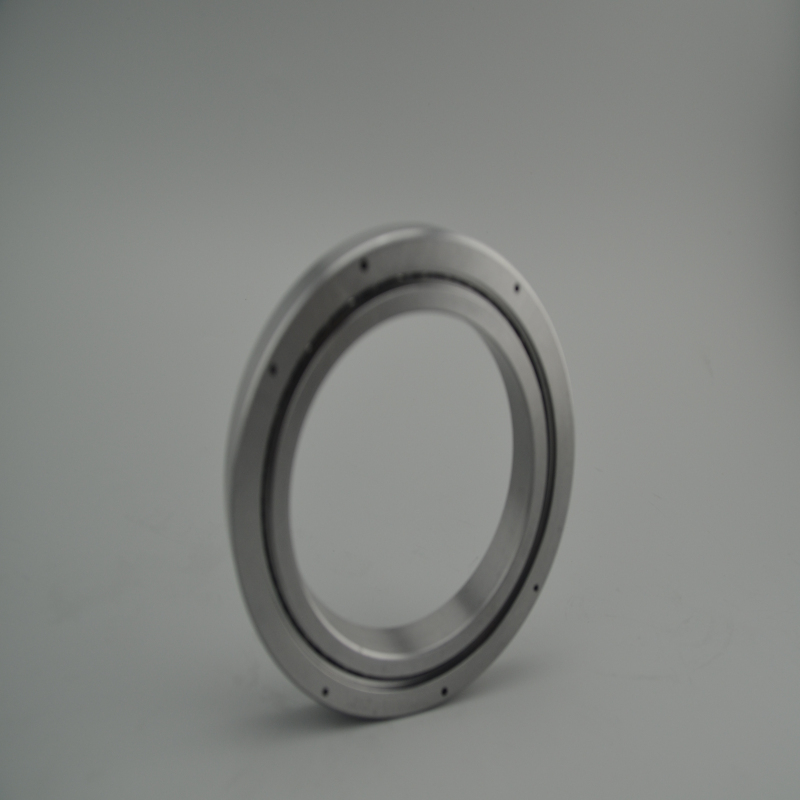

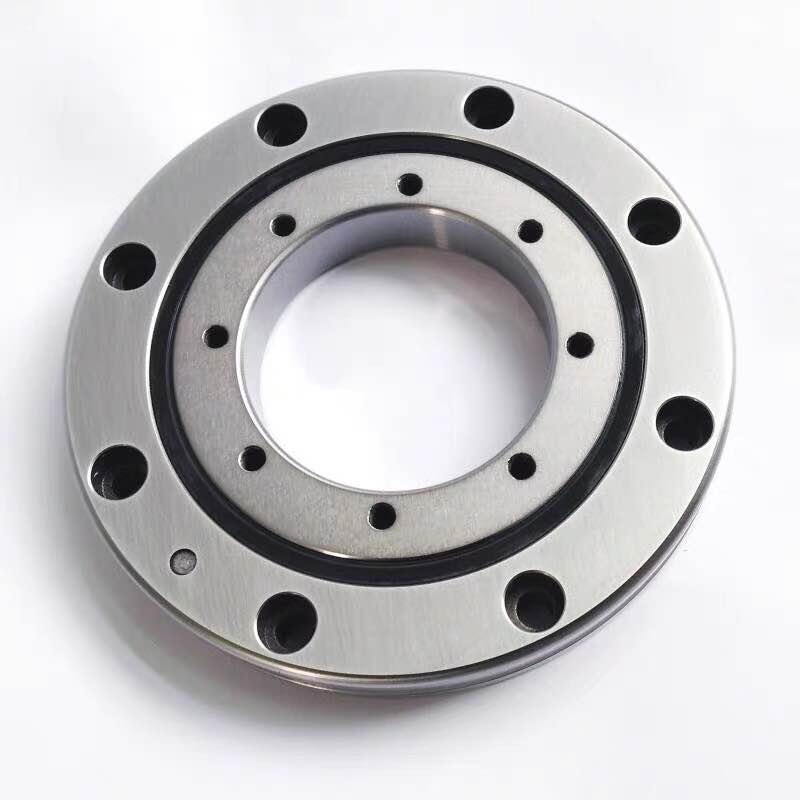

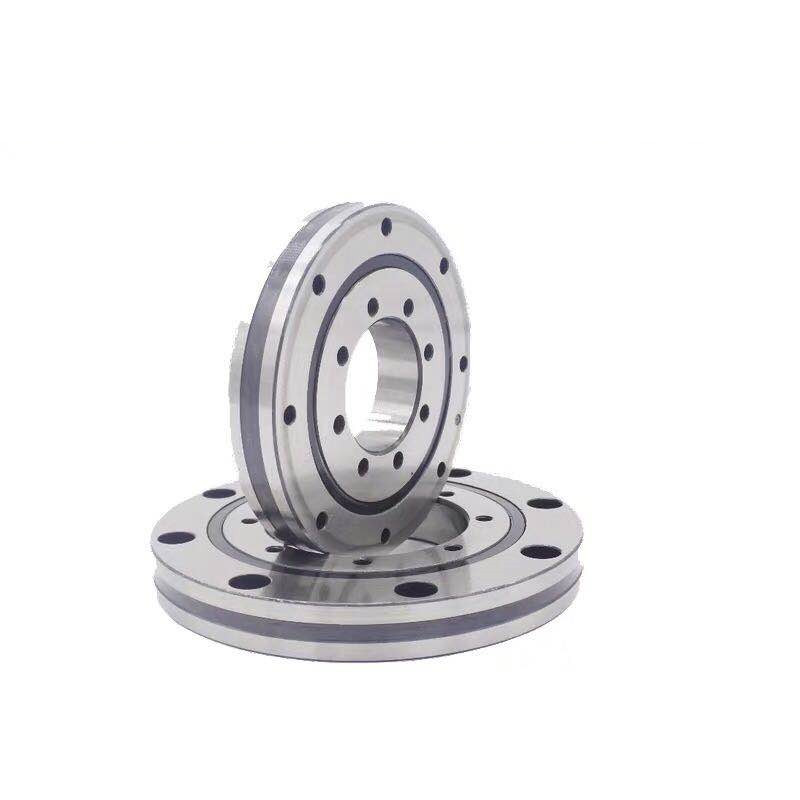

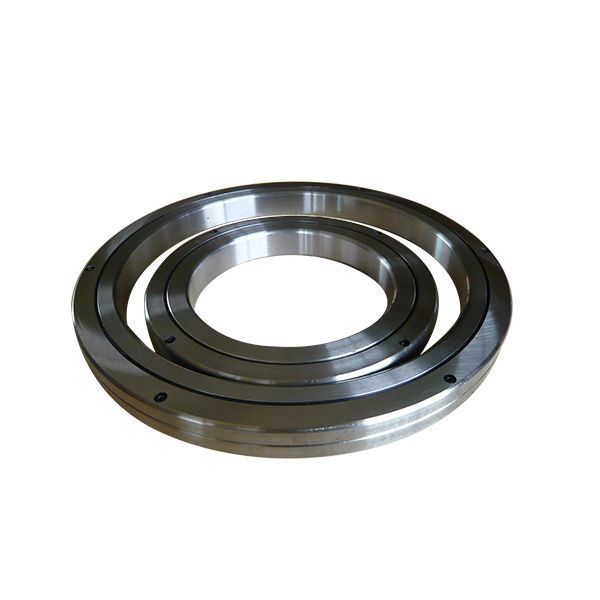

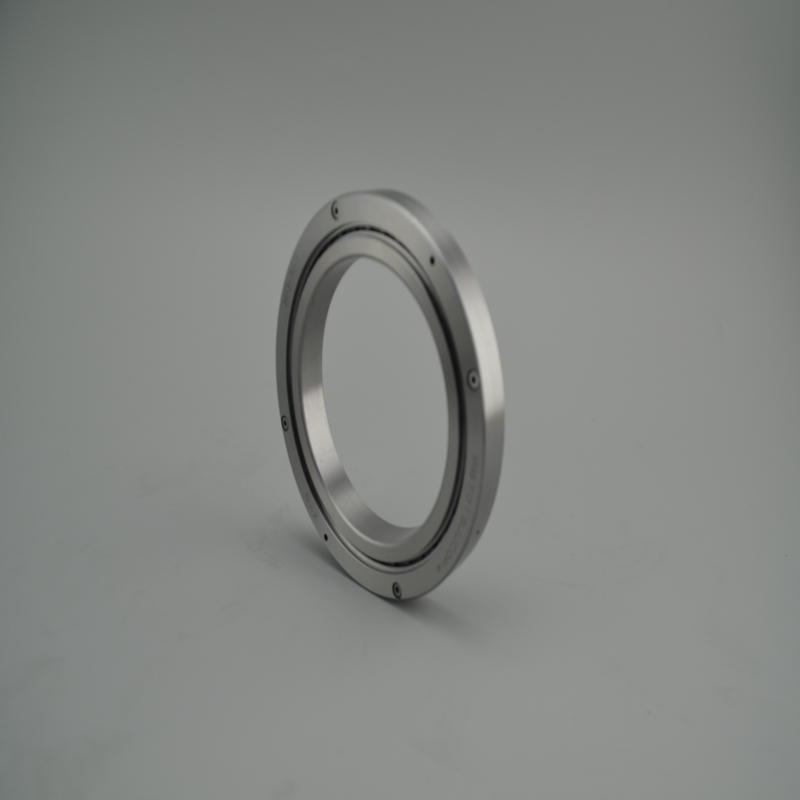

Los rodamientos de rodillos cilíndricos transversales de precisión ZYS se dividen en siete series de diseño: serie RB, serie RE, serie RU, serie RA, serie RA-C, serie CRB y serie CRBH-A.

Características de los rodamientos de rodillos cilíndricos transversales

Alta precisión: el aro interior o exterior de un rodamiento de rodillos cilíndricos transversal se puede desmontar y la holgura del rodamiento se puede ajustar para proporcionar una mayor precisión de rotación bajo carga.

Alta capacidad de elevación: en comparación con la jaula tradicional, el espaciador del rodamiento de rodillos cilíndricos cruzados puede aumentar la longitud de contacto efectiva del rodillo, mejorando así en gran medida la capacidad de elevación; Al mismo tiempo, el bloqueo del espaciador guía cada rodillo a lo largo de toda su longitud, evitando eficazmente que se incline. Además, el espaciador retiene una distribución simétrica de la zona de carga, evitando el contacto con la cara del extremo causado por la asimetría de la zona de carga, reduciendo la fricción y el desgaste y aumentando la vida útil del rodamiento.

Alta rigidez: en comparación con los rodamientos de bolas de contacto angular de doble hilera, los rodamientos de rodillos cilíndricos transversales pueden soportar la carga en todas las direcciones con solo una hilera de rodillos cilíndricos cruzados, lo que reduce en gran medida el ancho del rodamiento y cumple los requisitos de un diseño compacto. Dado que el rodillo está bajo carga, la rigidez de los rodamientos de rodillos cilíndricos transversales también se puede aumentar 3-4 veces si la rigidez de los componentes instalados permanece sin cambios.

Controles simples: Un rodamiento de rodillos cilíndricos transversal tiene un anillo interior o exterior partido. Después de instalar el rodillo y el espaciador en el rodamiento, el anillo interior / exterior se fija con otra pieza que no se puede separar entre sí para evitar la separación entre sí, por lo que la operación de instalación es muy sencilla.
