Подшипник роликовый цилиндрический поперечный

Прецизионные поперечно-цилиндрические роликоподшипники ZYS могут одновременно выдерживать радиальную нагрузку, двунаправленную осевую нагрузку и опрокидывающий момент, а также обладают высокой жесткостью.

Этот тип подшипников подходит для вращающихся столов в обрабатывающих центрах, деталей шарниров или вращающихся частей промышленных роботов, вращающихся частей манипуляторов, медицинского оборудования, прецизионных вращающихся столов, устройств для изготовления интегральных схем, измерительных инструментов и т. Д.

Внутри поперечно-цилиндрического роликоподшипника ролики расположены под углом 90 °, чтобы пересекать друг друга по вертикали, и конструкция компактна. Прецизионные поперечно-цилиндрические роликоподшипники ZYS имеют три конструктивные формы: с роликами полного комплекта, с сепараторами и с промежуточными фиксаторами. Среди них подшипники с полноценными роликами подходят для работы на низких скоростях и в условиях высоких нагрузок; подшипники с сепаратором и промежуточным фиксатором подходят для условий работы с малым моментом трения и высокой скоростью.

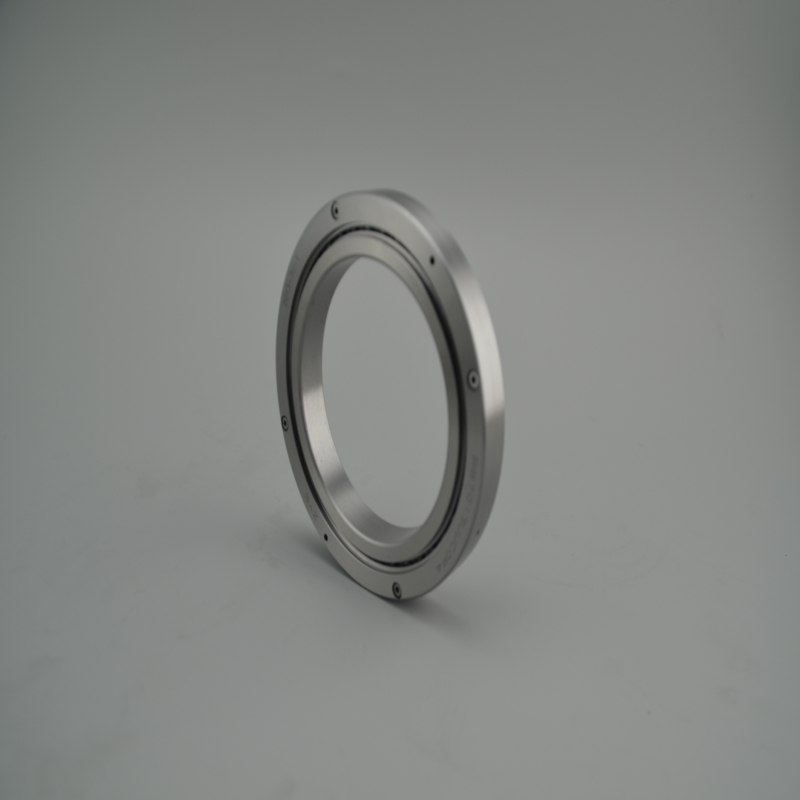

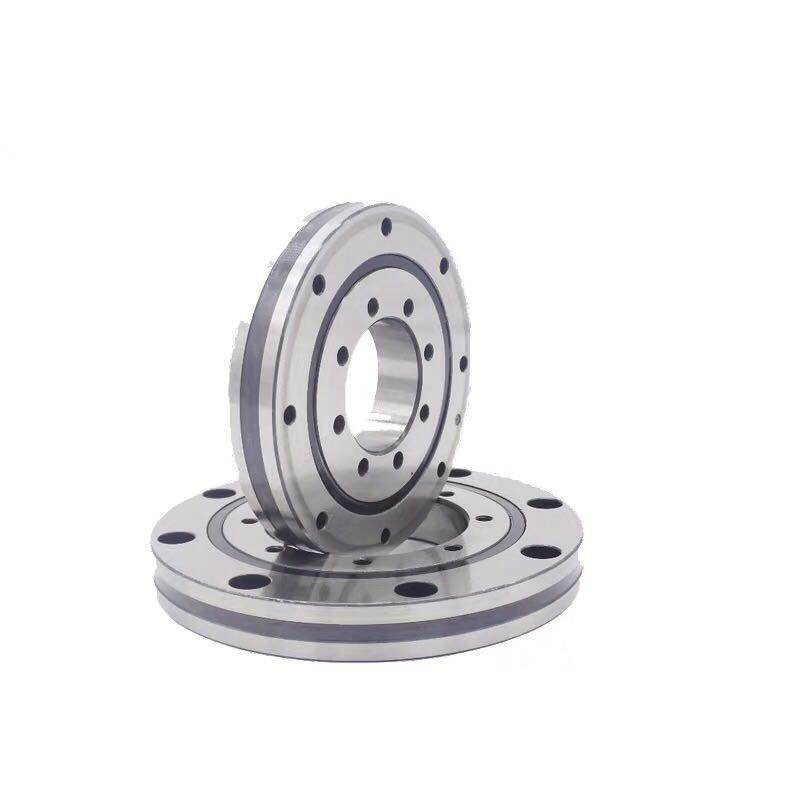

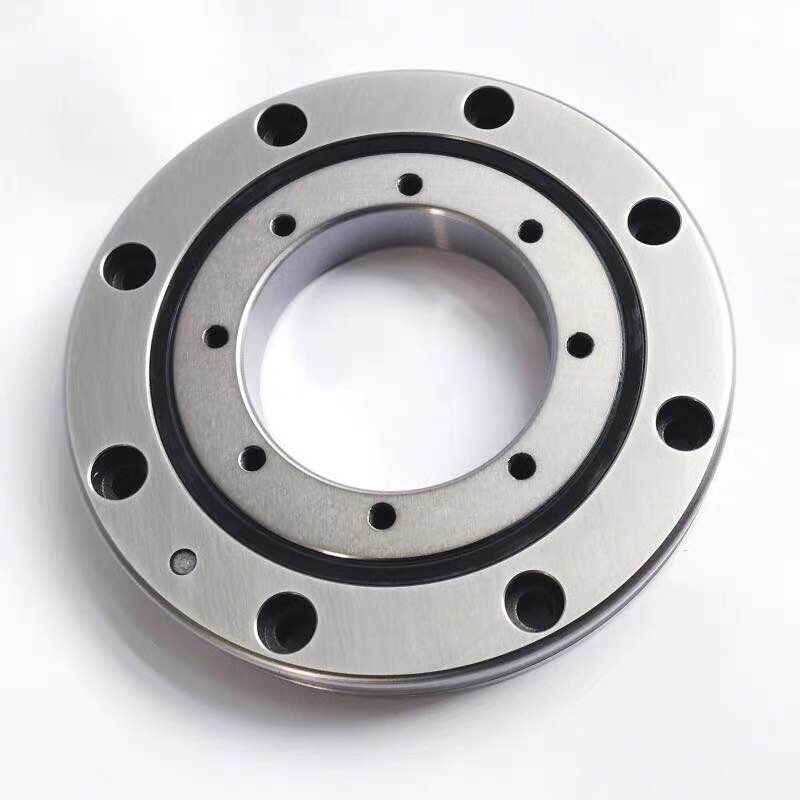

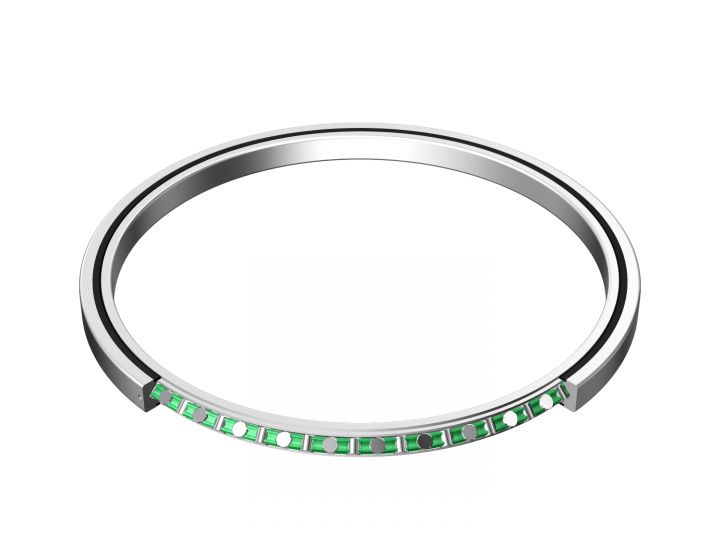

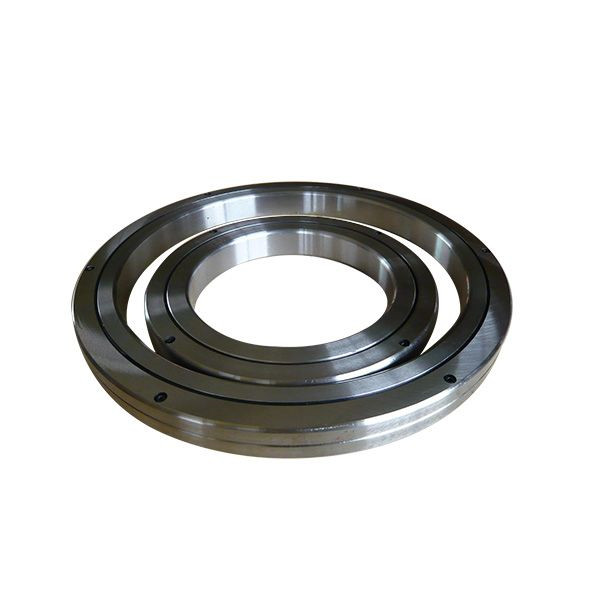

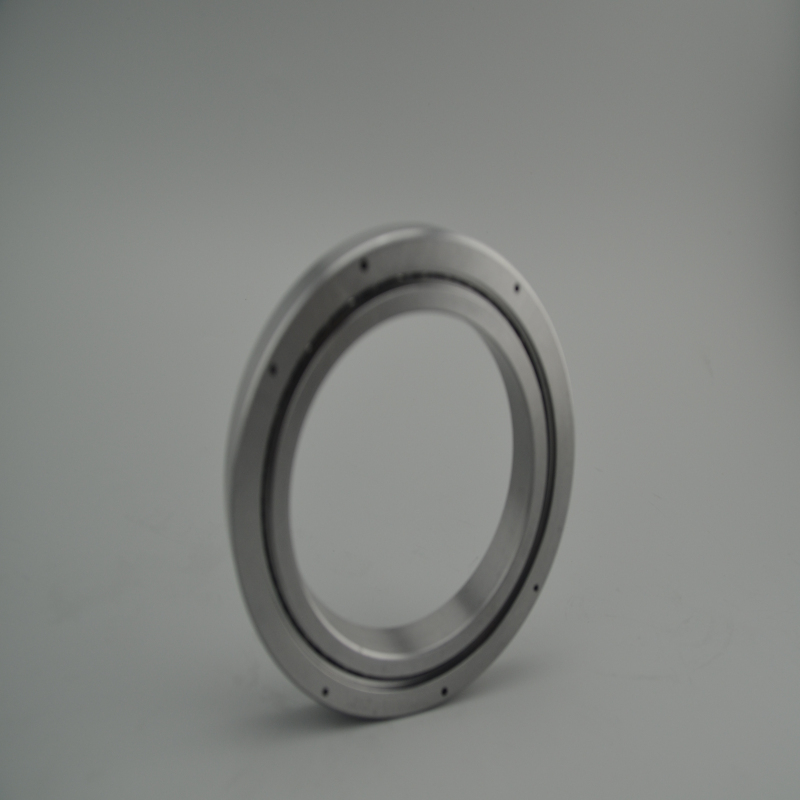

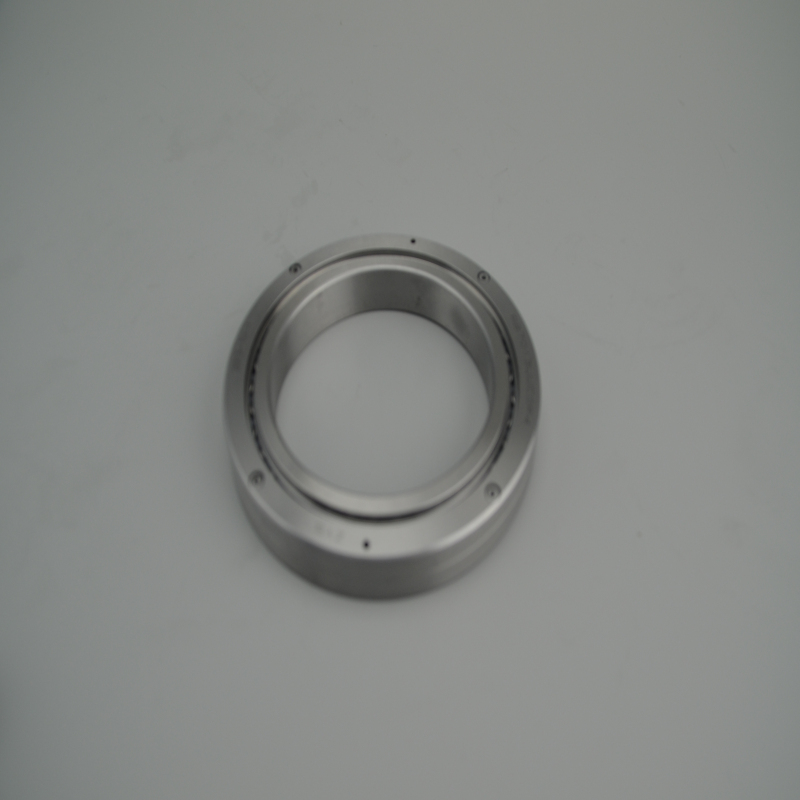

Прецизионные поперечно-цилиндрические роликоподшипники ZYS делятся на семь конструктивных серий: серия RB, серия RE, серия RU, серия RA, серия RA-C, серия CRB и серия CRBH-A.

Характеристики поперечно-цилиндрических роликоподшипников

Высокая точность: внутреннее или внешнее кольцо поперечно-цилиндрического роликоподшипника можно отделить, а зазор подшипника можно отрегулировать, чтобы обеспечить более высокую точность вращения под нагрузкой.

Высокая грузоподъемность: по сравнению с традиционным сепаратором, распорный фиксатор поперечно-цилиндрического роликоподшипника может увеличить эффективную длину контакта ролика, тем самым значительно улучшив грузоподъемность; в то же время фиксатор проставки направляет каждый ролик по всей длине, что эффективно предотвращает его наклон. Кроме того, распорный фиксатор поддерживает симметричное распределение зоны нагрузки, предотвращая контакт с торцевой поверхностью, вызванный асимметрией зоны нагрузки, уменьшая трение и износ и увеличивая срок службы подшипника.

Высокая жесткость: по сравнению с двухрядными радиально-упорными шарикоподшипниками, поперечно-цилиндрические роликоподшипники могут выдерживать нагрузку во всех направлениях с помощью только одного ряда перекрещенных цилиндрических роликов, что значительно уменьшает ширину подшипника и отвечает требованиям компактной конструкции. Поскольку ролик находится под нагрузкой, жесткость поперечно-цилиндрических роликоподшипников также может быть увеличена в 3–4 раза, если жесткость установленных компонентов остается неизменной.

Простое управление : поперечно-цилиндрический роликоподшипник имеет отделенное внутреннее или внешнее кольцо. После установки ролика и дистанционной обоймы в подшипник внутреннее / внешнее кольцо фиксируется другой деталью, которая не может быть отделена друг от друга, чтобы предотвратить отделение друг от друга, поэтому операция установки очень проста.
