гидродинамический подшипник

Основные формы и рекомендуемые области применения гидродинамических подшипников:

В зависимости от нагрузки гидродинамический подшипник может быть гидродинамическим подшипником скольжения или гидродинамическим упорным подшипником.

Гидродинамический опорный подшипник может иметь различную конструкцию, в том числе трехмасляный клиновой подшипник, ступенчатый подшипник, подшипник качения и т. Д.

Подшипники клиновые с тремя маслами и ступенчатые подшипники представляют собой многоклиновые подшипники с неподвижными подушками. Во время работы образуется много гидродинамических масляных пленок с хорошей точностью вращения, самовыравниванием, высокой жесткостью и демпфированием, лучшей стабильностью на высоких скоростях. Они обычно используются для высокоскоростных подшипников с малой нагрузкой.

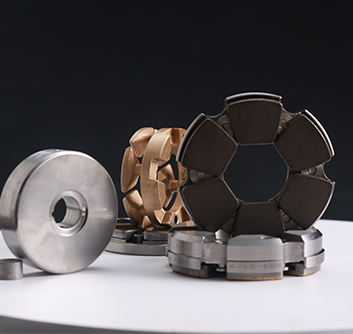

Подшипники с поворотными подушечками представляют собой наклонные мульти-масляные клиновые подшипники, из которых колодки могут автоматически регулироваться по наклону с различной нагрузкой и скоростью. Это одни из самых стабильных подшипников, которые используются в основном для высокоскоростных и легких подшипников.

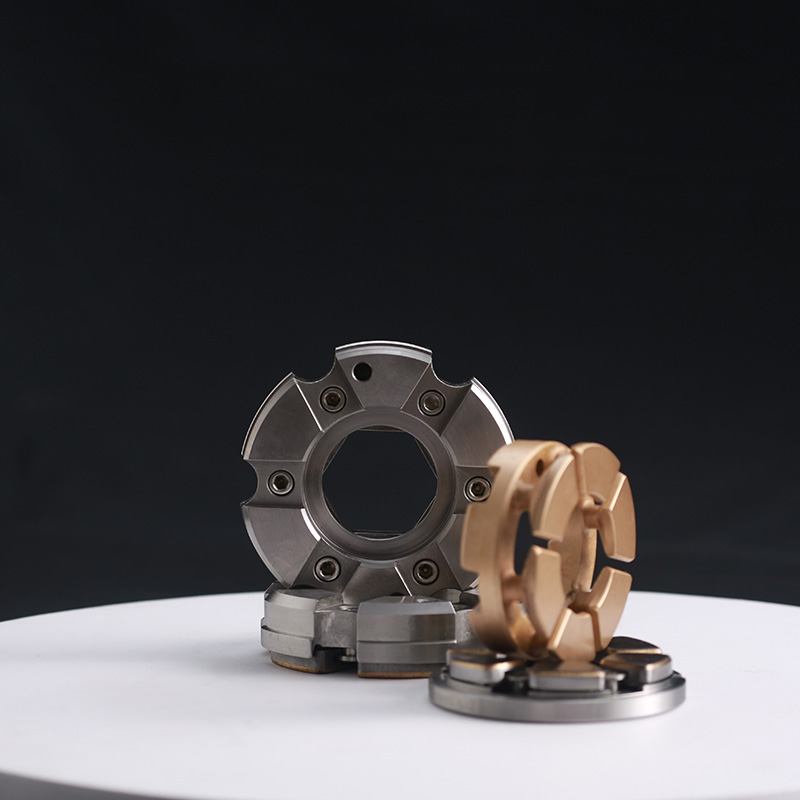

Гидродинамический упорный подшипник может быть спроектирован с различными конструкциями, включая наклонный упорный подшипник с фиксированной подушкой, наклонно-плоский упорный подшипник с фиксированной подушкой, ступенчатый упорный подшипник с фиксированной подушкой, упорный подшипник с наклонной подушкой и т. Д. Наклонный упорный подшипник с фиксированной подушкой Подшипники, плоско-наклонные упорные подшипники с фиксированными подушками, упорные ступенчатые подшипники с фиксированными подушками представляют собой упорный подшипник с фиксированными подушечками и основной вид упорных подшипников скольжения. Они применимы к упорным подшипникам скольжения для средних и малых нагрузок.

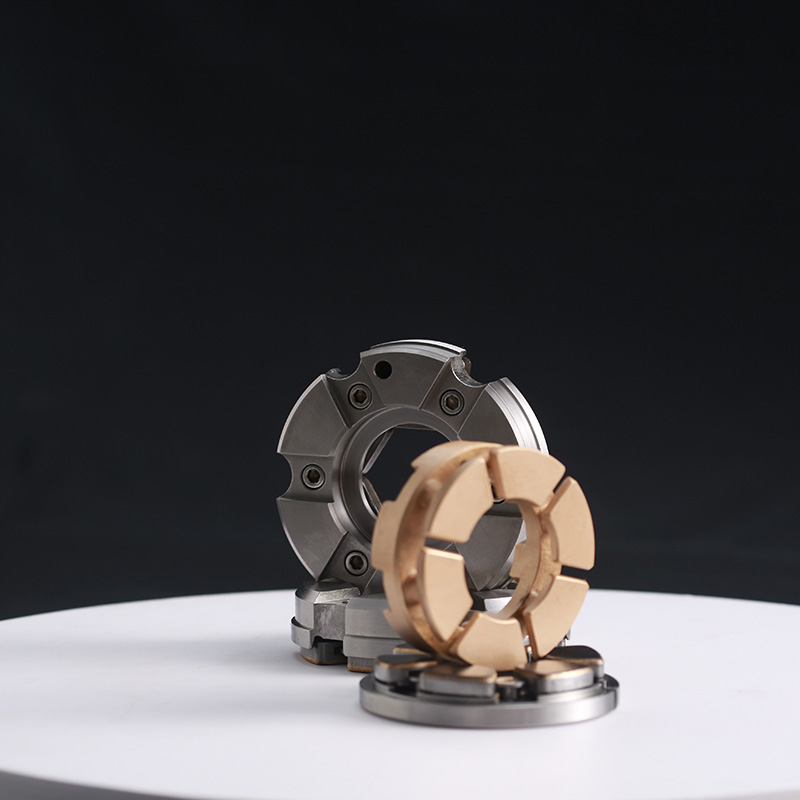

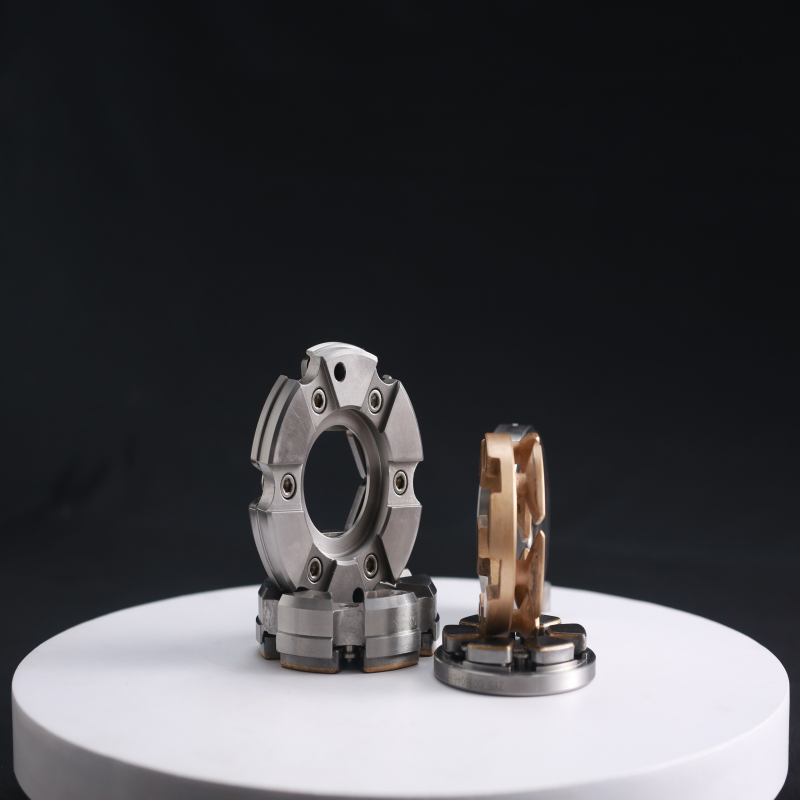

Упорные подшипники с поворотной подушкой применяются в важных крупных и средних упорных подшипниках скольжения.
