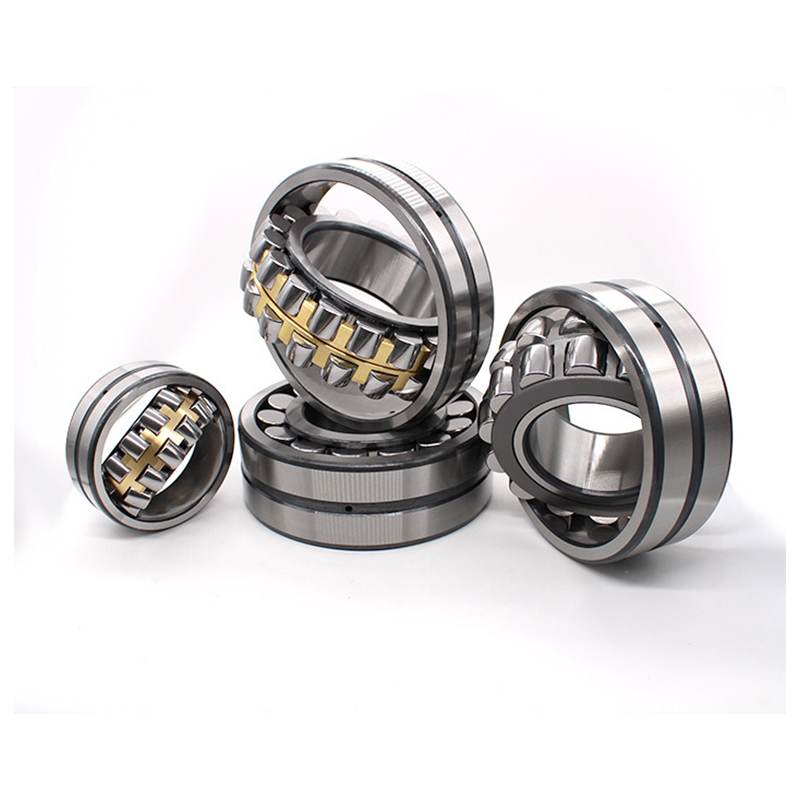

Основные структурные формы  из  сферического подшипника ролика:

I.  Сферический роликоподшипник с цилиндрическими отверстиями

Цилиндрическое отверстие сферический подшипник ролик имеет четыре типа: 20000 C ,  20000 Cc , 20000 CACM ,  20000TN1 .

Подшипник типа 20000C  использует симметричный сферический роликовый сепаратор и штамповочный сепаратор из листовой стали. Внутреннее кольцо не имеет неподвижных ребер, ролик удлинен. Несущая способность большая,

и стопорное кольцо направляются внутренним кольцом во время движения, так что самоустанавливающаяся производительность хорошая.

Подшипник 20000CC является улучшенной версией подшипника 20000 c-типа. Уменьшается трение между роликом подшипника и дорожкой качения, а грузоподъемность повышается.

Подшипник типа 20000 CACM использует симметричный сферический ролик и сплошной сепаратор, с фиксированным маленьким ребром и подвижным промежуточным стопорным кольцом для внутреннего кольца. Основные параметры и

номинальная  нагрузка этого типа подшипника такая же, как у подшипника 20000CC.

Подшипник типа 20000TN1 использует симметричный сферический ролик и нейлоновый сепаратор. не Внутреннее кольцо имеет фиксированное ребро и подвижное промежуточное стопорное кольцо. Клетка ориентируется на

ролики.

Подшипники 20 000 Cc, 20 000 CACM и 20000TN1 являются конструктивными формами, которые были разработаны и оптимизированы в последние годы и должны быть выбраны в качестве приоритетных.

II. Сферический роликовый подшипник с коническим отверстием.

Для подшипников с конусностью внутреннего отверстия 1:12 задний код обозначается буквой K; Для подшипников с конусом внутреннего отверстия 1:30 задний код обозначается K30. Когда такие подшипники

Радиальный зазор подшипника, согласованный с  диаметром конического вала, может регулироваться перемещением внутреннего кольца в осевом направлении.

III. Сферический роликоподшипник на закрепительной втулке.

Конические роликовые сферические роликоподшипники с задним кодом K и K30 устанавливаются на соответствующие закрепительные втулки, и тогда они будут подшипниками с задним кодом K + H.

и K30 + H. Этот тип подшипника может быть установлен на оптической оси без заплечика и подходит для приложений, в которых подшипник необходимо снимать и снимать.

часто. Для подшипников с канавкой для смазочного масла и тремя отверстиями для смазочного масла на наружном кольце указанных выше подшипников код сзади - W33.
